Leistungen

CAD - Konstruktionen und Berechnungen

Statische und dynamische Berechnungen mechanischer Komponenten

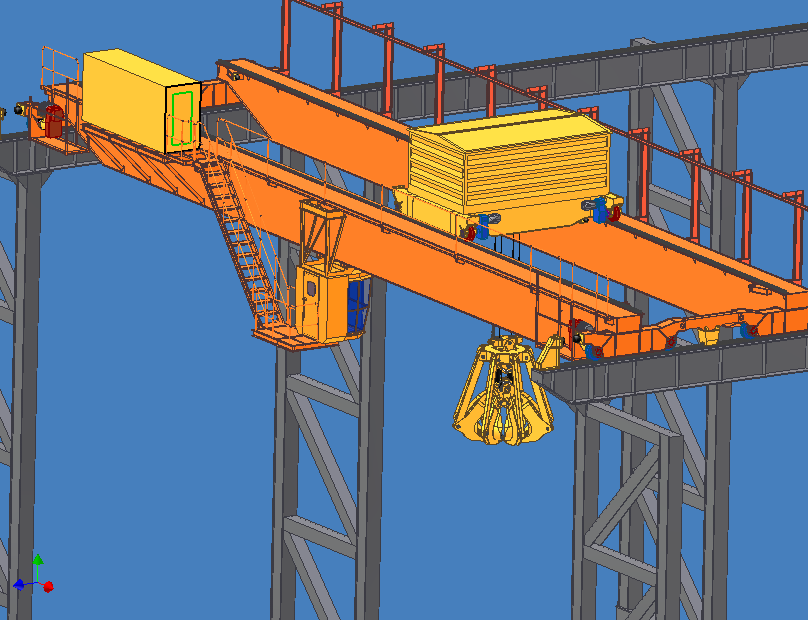

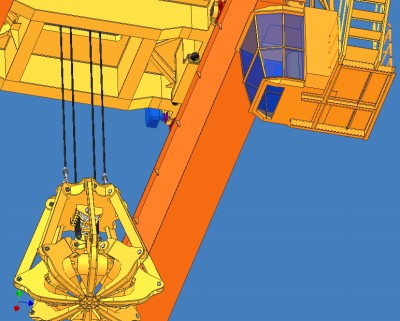

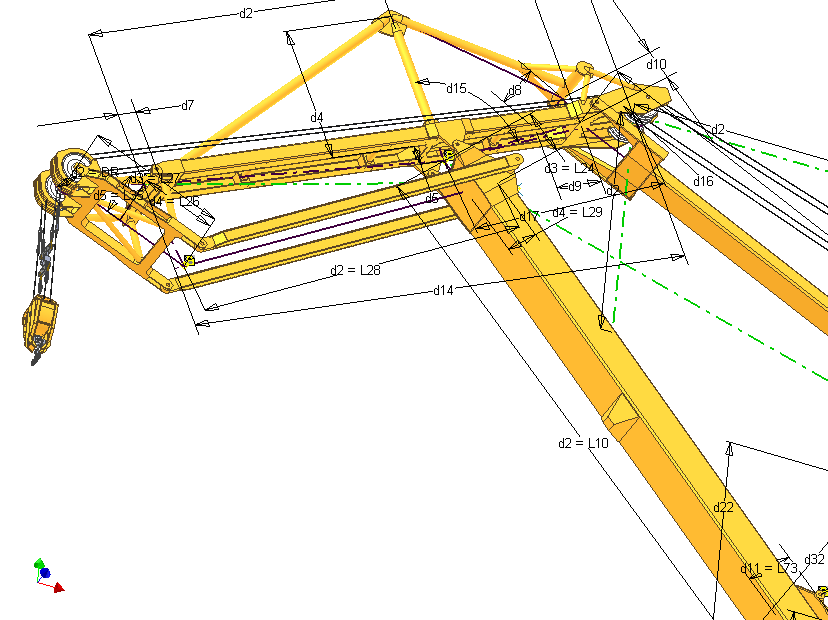

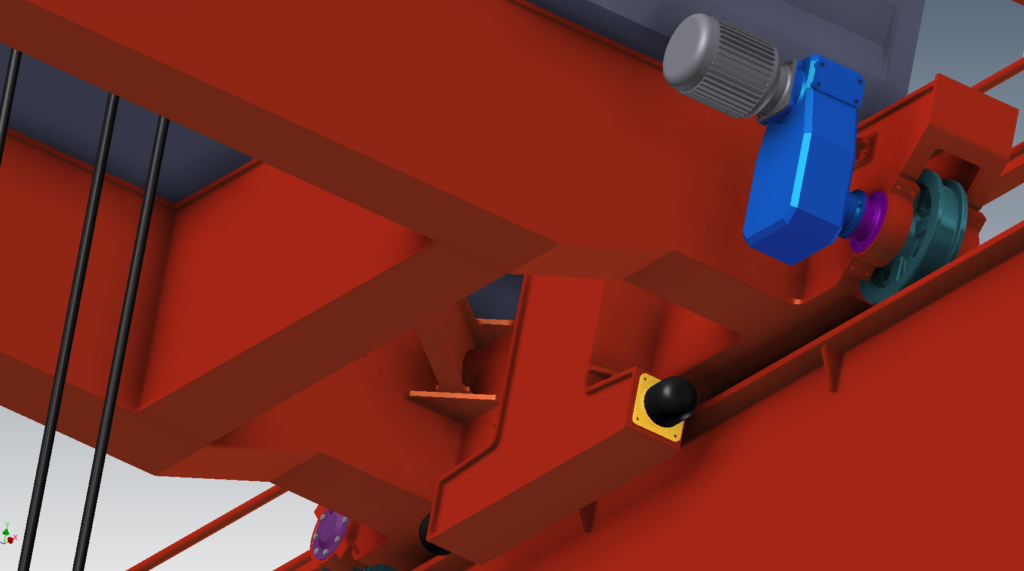

Krananlagen aller Art – z.B. Hafen-, Hallen-, Bau- und Werftkrane …

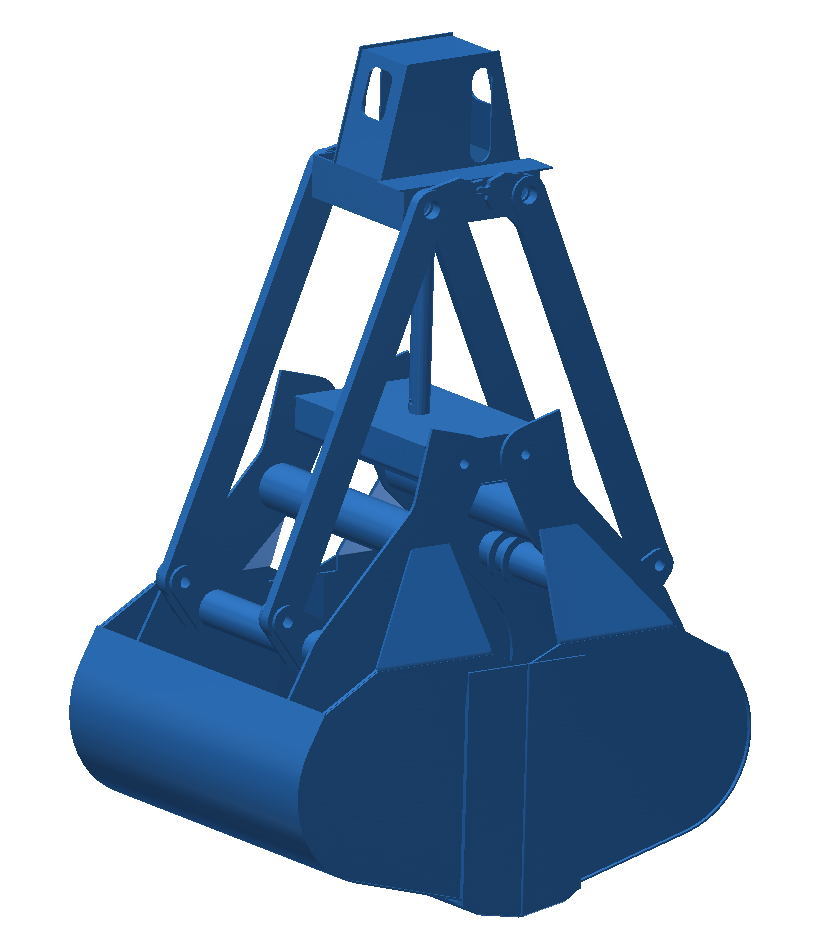

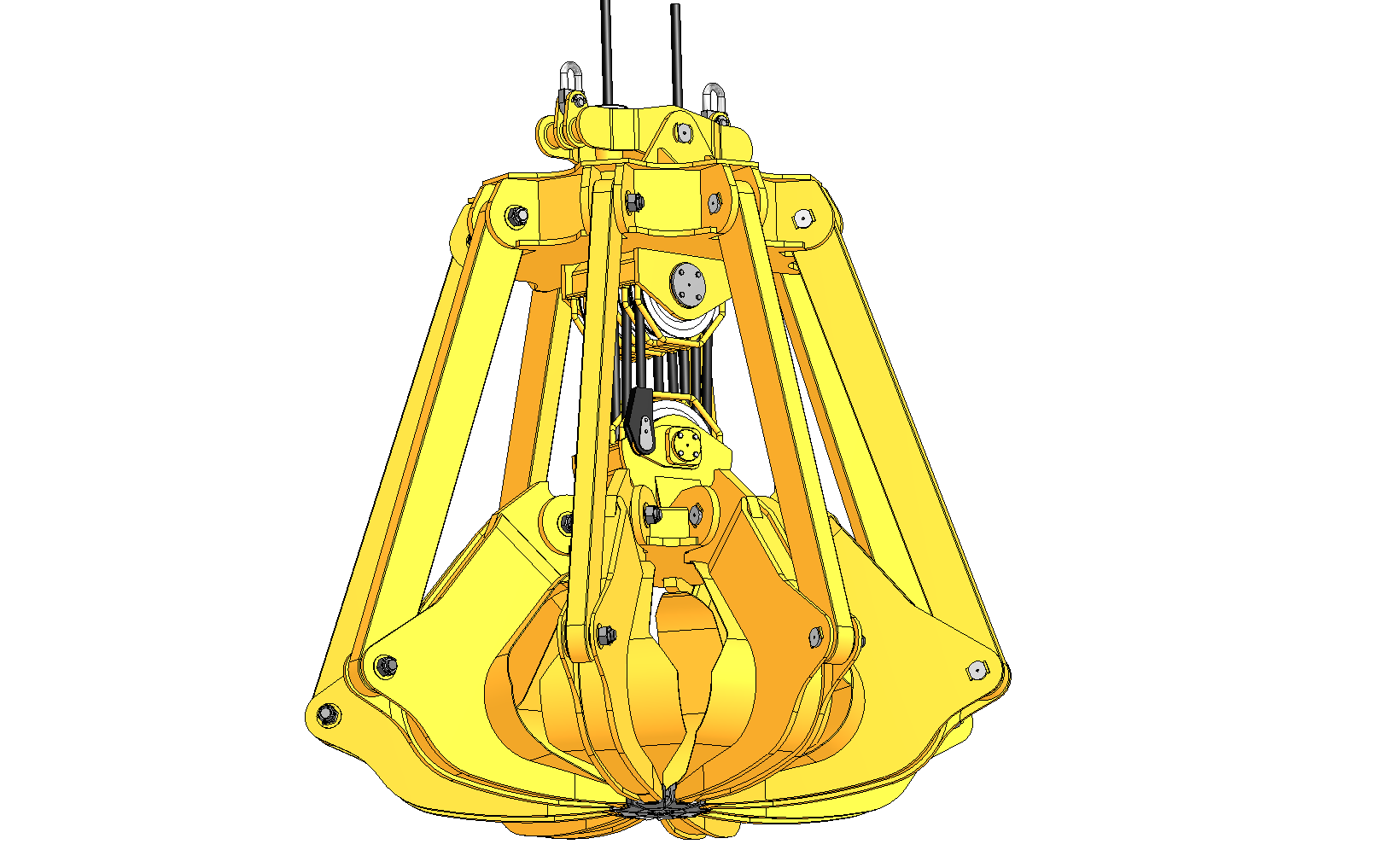

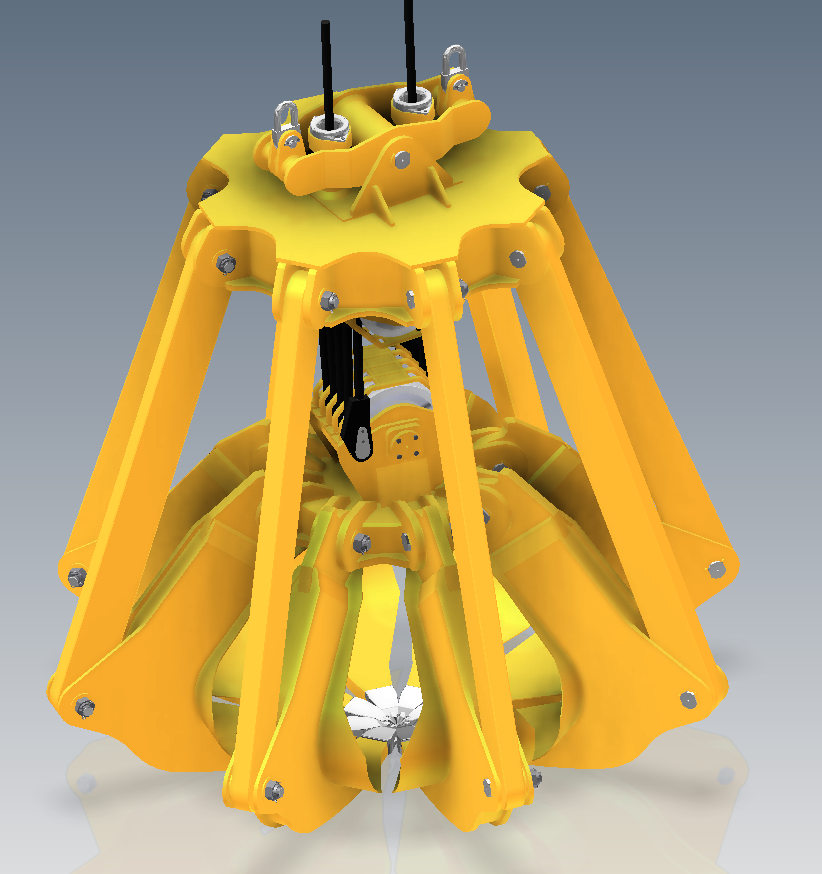

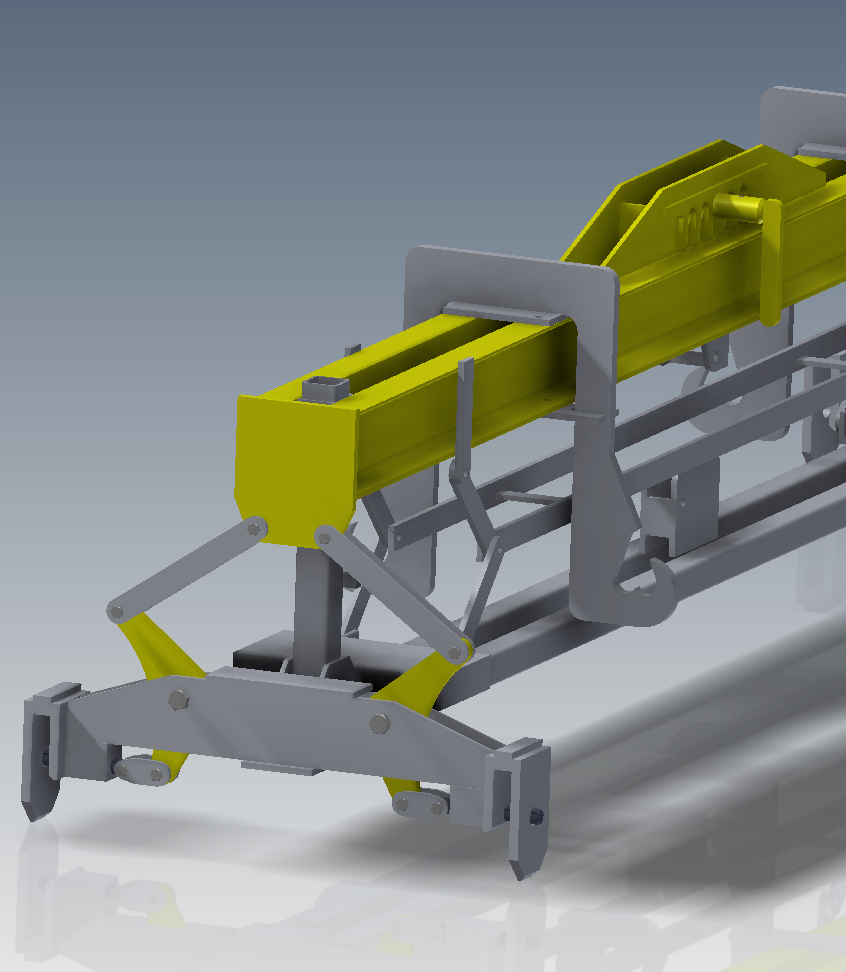

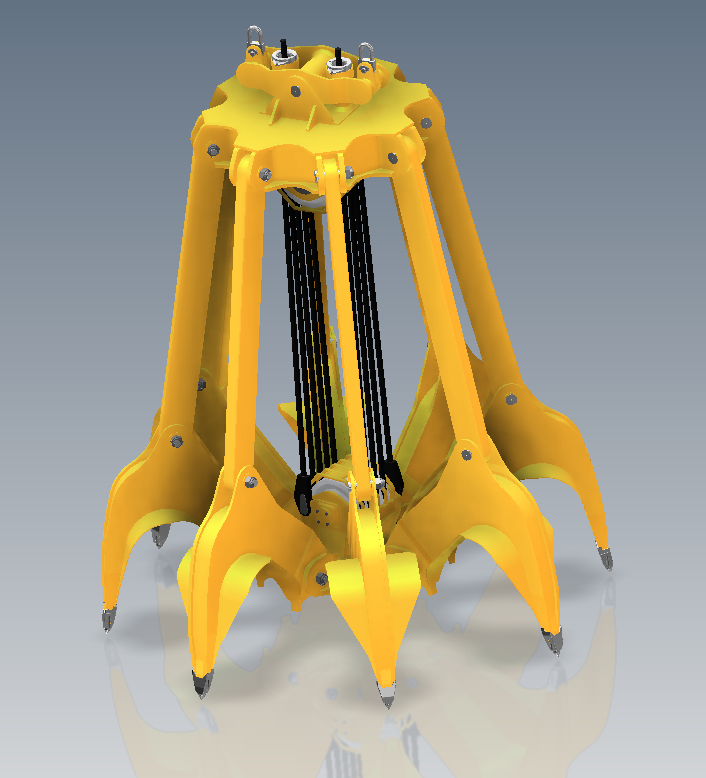

Lastaufnahmemittel – z.B. Traversen, Zangen, Seilzuggreifer …
Förderanlagen – z.B. Förderbänder, Bunker, Trichterwagen …
Vorrichtungen – z.B. Kipp- und Wendetische, Fertigungshilfen für Zerspanung, Schweißen und Montage

Selbstverständlich sind auch Konstruktionen sowie Berechnungen anderer technischer Bereiche möglich. Einfach Anfrage stellen, die Lösungsmöglichkeiten werden Schritt für Schritt erarbeitet!

hauptsächlich verwendete Normen für Konstruktion und Berechnung

EN 13001
EN 13155
Eurocode 3

Es können auch andere Normen vereinbart werden.

Einzelteilkonstruktionen

Konstruktionsteile verschiedenster Ausführungen
Blechteile mit Abwicklungen
Profilteile
Gussteile

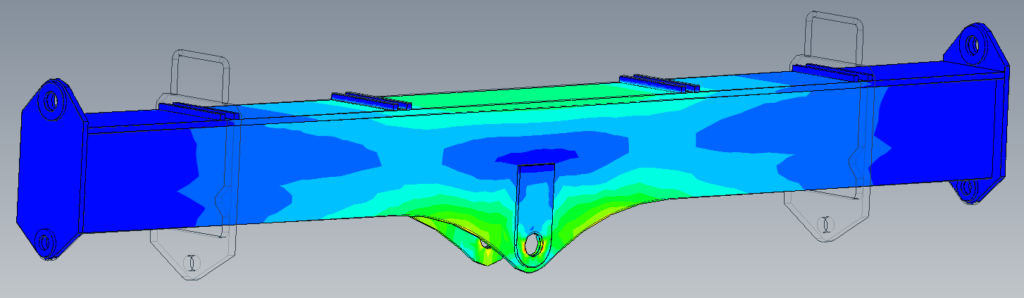

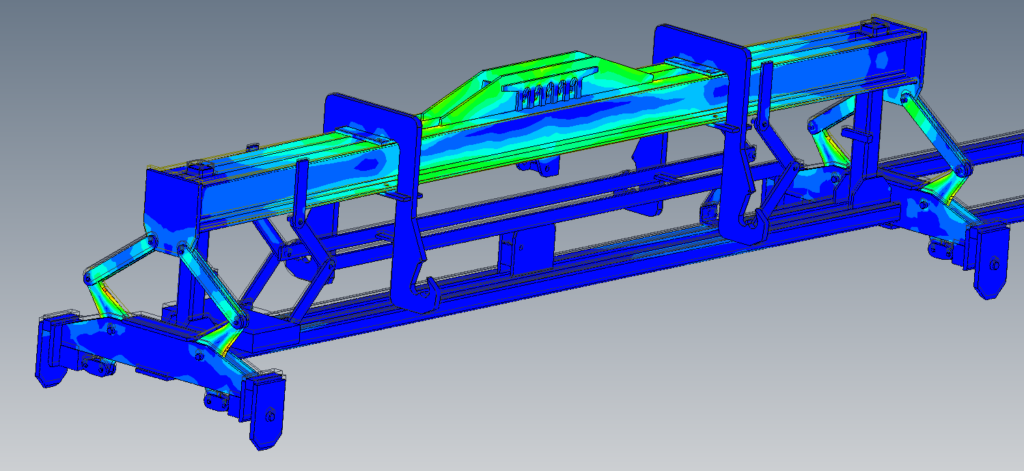

Baugruppenkonstruktionen und Festigkeitsanalysen (FEM)

Kleinbaugruppen
Großbaugruppen
komplette Maschinen, Vorrichtungen u. Anlagen

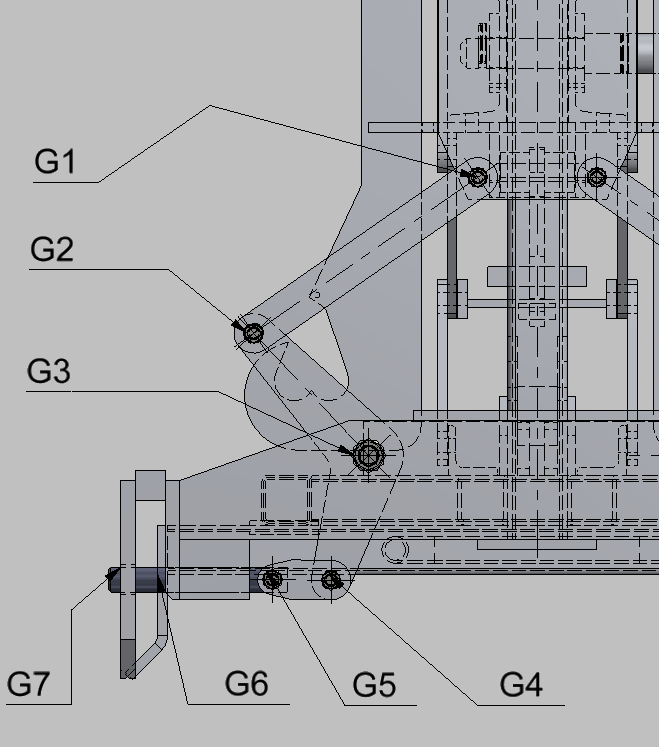

Zeichnungserstellungen

Zeichnungen werden direkt erstellt (ohne 3D – Modell)
Zeichnungen werden aus dem 3D – Modell generiert
Dokumentationen in Explosionsdarstellung
Dokumentation der FEM – Ergebnisse

Berechnungen und Nachweise

Festigkeits- und Stabilitätsanalysen mechanischer Komponenten

Analyse Materialspannungen (Druck, Zug)
Analyse Verformungen (Biegung, Verdrehung)
Analyse Stabilität (Knicken, Beulen)
Dokumentation der Ergebnisse in Form Statischer bzw. Dynamischer Nachweise

Statische und dynamische Berechnungen in Form von Nachweisen werden als sogenannte „prüffähige Statiken“ herausgegeben.

Programme

Autodesk INVENTOR

CAD- Konstruktionsprogramme mit sehr leistungsfähigen 3D- Funktionen:

Volumenmodellierung
Blechbearbeitung einschließlich Abwicklungserstellung
Bewegungssimulation
Kollisionskontrolle
Wellengenerierung
Feder- u. Kurvenscheibenerstellung
Masse- und Schwerpunktbestimmung
FEM- Analyse

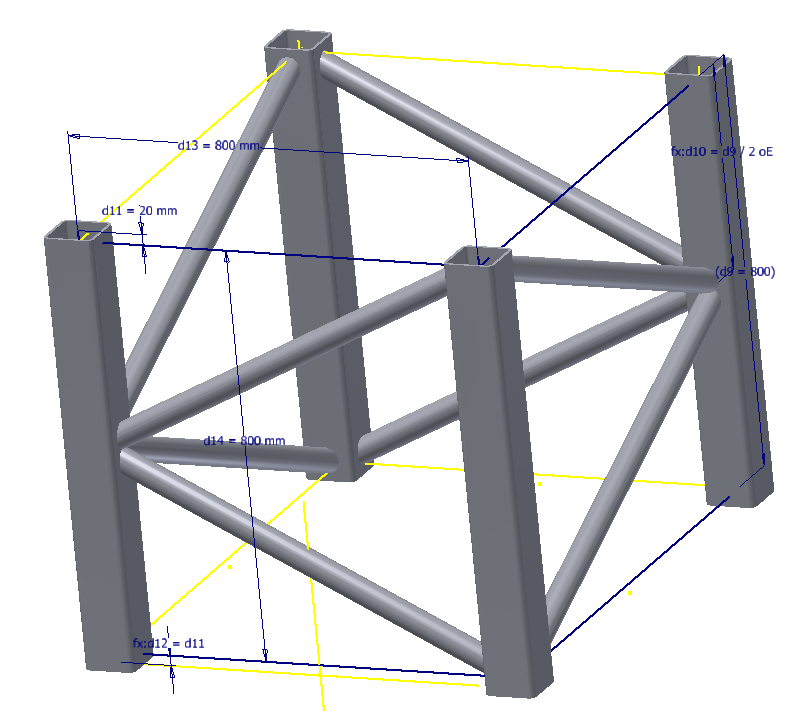

alle 3D- Modelleigenschaften können mit Parametern versehen werden und lassen sich dann in großem Umfang zentral, über EXCEL- Tabellen, steuern
Zeichnungserstellung bis A0 schwarz/ weiß oder farbig, als Liniendarstellung bzw. schattiert

AutoCAD Mechanical (von Autodesk)

CAD Zeichnungs- und Konstruktionsprogramm:

hauptsächlich 2D- Funktionen
3D- Funktionen sind vorhanden aber nicht parametrisch
große Auswahl an Normteildarstellungen
Zeichnungserstellung bis A0 schwarz/ weiß oder farbig, als Liniendarstellung bzw. schattiert
